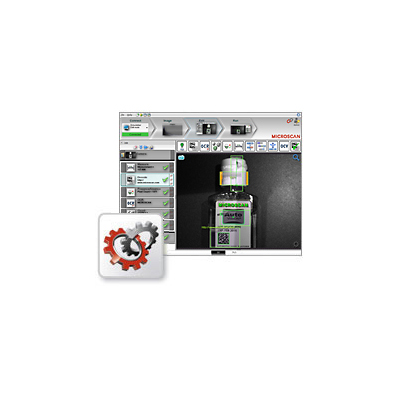

AutoVISION® Machine Vision Software

Especificações:

Requisitos de hardware

Visão MINI Smart Camera (USB)
Camera Visão MINI Xi Inteligente (Serial ou Rede)
HAWK visão ou Camera Visão HAWK C-Mount Inteligente (Rede)

Requisitos mínimos de sistema

Intel ® Core ™ 2 Duo Processor
Internet Explorer 7 ou superior
2GB RAM / 128MB Vídeo RAM (Windows 7)
1GB / 128MB Vídeo RAM (Windows XP)
750MB de espaço em disco
Visor a cores de 16 bits
3.0 Índice de Experiência do Windows
1 porta USB e uma porta de rede

VISÃO GERAL

AutoVISION da Microscan é o software de visão de máquina mais fácil disponível para básica para aplicações de visão de médio alcance. Processo e Manufatura engenheiros não precisam mais se tornar especialistas em visão por computador, a fim de implantar com sucesso um sistema que atenda às suas necessidades de rastreabilidade, inspeção e controle de qualidade.

Conjunto Completo ferramenta:
AutoVISION inclui poderosa capacidade de decodificação X-Mode da Microscan para 1D e 2D símbolo lendo junto com OCR baseado em fonte treinável. Para aplicações de inspecção e controlo AutoVISION inclui simples, mas poderosa Localize, Medida, Contagem e Ferramentas presença / ausência. OCR Ferramenta inclui algoritmos avançados para IntelliText personagens difíceis de ler. Facilmente validar a qualidade do texto impresso, como códigos de data / lote com a verificação e OCV Tools. Salve e imprima detalhado símbolo de qualidade Verificação Reports: clique aqui para baixar um exemplo de relatório com instruções sobre interpretação dos dados.

Intuitiva interface do usuário:
Possui uma interface de usuário intuitiva que orienta o usuário se conectar a um dispositivo, configurar o hardware, o programa de trabalho e monitorar resultados. Após a partida, ele detecta automaticamente todos os dispositivos compatíveis e imediatamente começa a configuração. Ou usar no modo ’emulador’ com imagens armazenadas em um PC.

Microscan link Conectividade:
Microscan link conecta parâmetros dentro empregos AUTOVISION para controle industrial
sistemas e do Painel de Interface CloudLink. A conexão com um sistema PLC pode ser criado com um simples clique de um botão “Link” no parâmetro desejado para conectá-lo.

CloudLink Web HMI:
CloudLink fornece ferramentas para visualização de dados AutoVision, incluindo a interface do Painel CloudLink fullycustomizable, e duas demos HTML pré-criados para dispositivos mais simples. CloudLink Painel fornece uma visão em tempo real dos valores da ferramenta vinculadas e imagens de câmeras AUTOVISION compatíveis e sistemas de visão. Ele usa um navegador para exibir os resultados em uma janela personalizável em qualquer dispositivo habilitado para navegador, incluindo smartphones e tablets.

Escalável com Visionscape:
Para aplicações exigentes mais opções de flexibilidade ou de configuração, atualizar facilmente para a funcionalidade completa de Visionscape®, plataforma de visão de máquina da Microscan tanto para câmera inteligente e sistemas baseados em PC. Empregos AUTOVISION pode ser aberto com Visionscape Frontrunner habilitar scripts e outros recursos avançados de programação.

Multi-Idioma: Alterne facilmente a interface entre Inglês, Alemão, e chinês

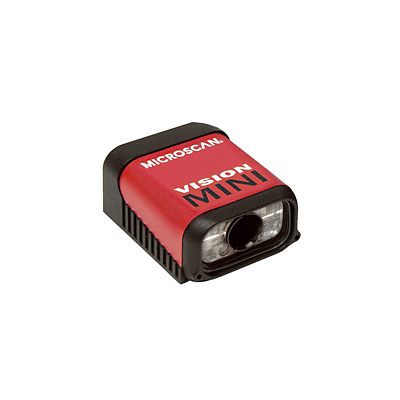

Vision MINI Smart Camera

Especificações:

Mecânica

Altura: 1″ (25,4mm)
Largura: 1.80″ (45.7mm)
Profundidade: 2,10″ (53,3mm)
Peso: 2ft (57g)

Fonte de Luz
Tipo: LEDs de alto rendimento

Opções de sensor
Progressive Scan, pixel quadrado.
Shutter: Software ajustáveis ??10mS para 16,7ms
Tipo de Obturador: Global (WVGA), Rolando (SXGA, QXGA)
Sensor: 1/2 polegada
WVGA: CMOS 752 x 480 pixels, até 60 fps
SXGA: CMOS 1280 x 1024 pixels, até 15 fps
QXGA (Color): CMOS 2048 x 1536 pixels, até 5 fps

Opções de software
WVGA, SXGA: AutoVISION incluídos, atualização Visionscape disponível
QXGA (Color): Visionscape incluído

Parâmetros de imagem
Alcance Focal: 2-6 “(50,8-152,4mm) autofoco

Conector
Tipo: 3 ft cabo com alta densidade conector D-Sub tomada de 15 pinos e conector USB tipo B.

Protocolos de Comunicação
Interface padrão: RS-232 e ou USB 1.1 (Emulation Ethernet)

VISÃO GERAL

  • Forma Ultra-Compact
  • OEM-Ready de fácil instalação
  • Conectividade Ethernet Integrada de 10 a 30 VDC
  • Completo com Processador, Autofoco e Iluminação
  • Programação simplificada com AutoVISION®
  • Programação avançada com Visionscape®

A Visão MINI câmera inteligente é projetado especificamente para o desempenho da visão confiável em aplicações de identificação e inspeção embutidos. Como a menor sistema de visão totalmente integrada do mundo, de tamanho e de grande angular óptica ultra compacto é a visão MINI fornecer o melhor desempenho disponível para tarefas de visão de máquina de perto.

Com a visão MINI, engenheiros de projeto OEM podem rapidamente implementar inspeção robusto, combinação de cores, símbolo de decodificação, OCR e mais em uma única solução visão compacta.

Menor do mundo: The Vision MINI é o menor sistema de visão totalmente integrada do mundo. Seu tamanho compacto permite o posicionamento flexível em espaços apertados. O caso de liga de magnésio leve e durável pesa menos de 2 onças

Recursos poderosos: Apresenta uma ferramenta robusta definido para abordar uma ampla gama de desafios de automação
usando tecnologia de visão. Software AutoVISION oferece uma interface intuitiva, guias passo-a-passo, e uma biblioteca de presets que permitem a fácil configuração e implantação. Software Visionscape está disponível para usuários avançados e aplicativos mais complexos.

Disponibilidade de Longo Prazo e Confiabilidade: A Visão MINI oferece um alto desempenho e confiabilidade, juntamente com a garantia de disponibilidade de longo prazo e apoio. Isto é essencial para OEMs, que exigem disponibilidade ininterrupta durante todo o ciclo de vida de seus produtos, e permite que eles se concentrem no novo desenvolvimento, em vez de questões de obsolescência.

Visão MINI Smart Camera: Capacidades
1D / 2D símbolo descodificação
Reconhecimento Óptico de Caracteres (OCR)
Verificação da Qualidade de símbolos e OCV
Localização parte dinâmica
verificação Assembleia
medições dimensionais
Além disso Opção Visionscape
Transformação de imagem e escala
calibração de precisão
Ferramentas de visão Personalizado (Scripting)
Funções de Controle de Programa
Mais de 50 ferramentas de visão de máquina

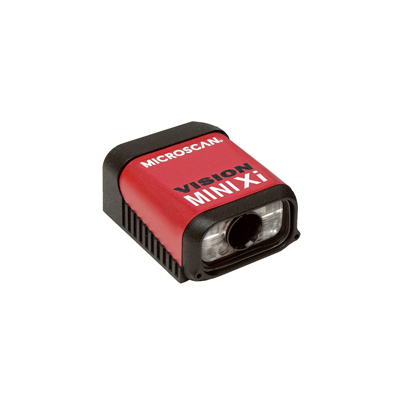

Vision MINI Xi Smart Camera

Especificações:

Mecânica
Altura: 1″ (25,4mm)
Largura: 1.80″ (45.7mm)
Profundidade: 2,10″ (53,3mm)
Peso: 3,2 ft. (91g)

Fonte de Luz
Tipo: LEDs de alto rendimento

Opções de sensor
Progressive Scan, pixel quadrado.
Shutter: Software ajustáveis ??10 mS para 16,7 ms
Tipo de Obturador: Global (WVGA), Rolando (SXGA, QXGA)
Sensor: 1/2 polegada
WVGA: CMOS 752 x 480 pixels, até 60 fps
SXGA: CMOS 1280 x 1024 pixels, até 15 fps
QXGA (Color): CMOS 2048 x 1536 pixels, até 5 fps

Opções de software
WVGA, SXGA: AutoVISION incluídos, atualização Visionscape disponível
QXGA (Color): Visionscape incluído

Parâmetros de imagem
Alcance Focal: 2-6 “(50,8-152,4 mm) (autofoco)

Conector
Dupla do cabo: 6 pés cabo Ethernet industrial com conector RJ45;. e três pés cabo com plugue M12

Protocolos de Comunicação
Interface Padrão: RS-232 e Ethernet

VISÃO GERAL

Forma Ultra-Compact e tamanho
OEM-Ready para fácil instalação
Integrado conectividade Ethernet, de 10 a 30 VDC
Complete com Processador, Autofoco e Iluminação
Programação simplificada com AutoVISION®
Programação avançada com Visionscape®
A Visão MINI Xi é uma câmera ultra-compacta inteligente com conectividade industrial e uma ferramenta de visão completo ajustado para tarefas de visão de máquina de perto. Engenheiros de produção pode facilmente implementar inspeção robusto, combinação de cores, símbolo de decodificação, OCR e mais em espaços apertados sem compromisso.

Com Ethernet integrado e conectividade serial, interface de 24 V, e com isolamento óptico I / O, a Visão MINI Xi é ideal para uso em qualquer aplicação industrial.

Menor do mundo: The Vision MINI Xi é a menor câmera inteligente totalmente integrado do mundo, com Ethernet embutido. Seu tamanho compacto permite o posicionamento flexível em espaços apertados. O caso de liga de magnésio leve e durável pesa pouco mais de três onças

Recursos poderosos: Apresenta uma ferramenta robusta definido para abordar uma ampla gama de desafios de automação
usando tecnologia de visão. Software AutoVISION oferece uma interface intuitiva, guias passo-a-passo, e uma biblioteca de presets que permitem a fácil configuração e implantação. Software Visionscape está disponível para usuários avançados e aplicativos mais complexos.

Ethernet incorporado: Integrado Ethernet TCP / IP é incluído para a conectividade industrial e comunicação de alta velocidade.

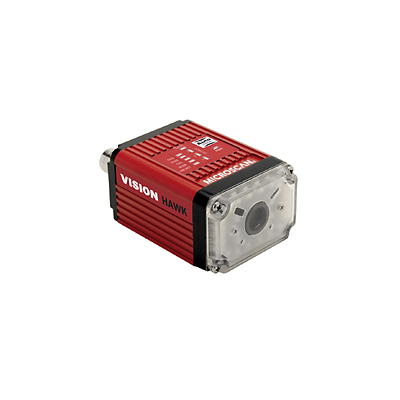

Vision HAWK Smart Camera

Especificações:

Mecânica (Integrated Optics)
Altura: 1.59″ (40.5mm)
Largura: 2.27″ (57.6mm)
Profundidade: 3,79″ (96,3mm)
Peso: 10 ft (280g)

Mecânica (C-Mount Optics)
Altura: 4.03 “(102,3 milímetros)
Largura: 2.27 “(57.6 mm)
Profundidade: 1,59 “(40,5 milímetros)
Peso: 11 onças (320 g)

Fonte de luz (Óptica Integrada)
Tipo: LEDs de alto rendimento

Opções de sensores :
Sensor: 1/3 de polegada
WVGA: CMOS, 752 por 480 pixels, até 60 fps
SXGA (Mono & Cor): CCD, 1280 por 960 pixels, até 20 fps
WUXGA: sensor de dois terços polegadas, CMOS de 2048 por 1088 pixels, até 48 fps (disponível apenas na configuração C-mount)

Opções OBT:
WVGA: 25ms a 100ms (1/40000 a 1/10), default = 400?s (1/2500)
SXGA (Mono & Cor): 6?s a 100ms (1/150 mil para 1/10), default = 666?s (1/1500)
WUXGA: 25ms a 100ms (1/40000 a 1/10), default = 400?s (1/2500)

Opções de software
WVGA, SXGA (Mono), WUXGA: AutoVISION incluídos, atualizações Visionscape e Verificação / OCV disponível
SXGA (Color): Visionscape incluído

Interface de Comunicação
Interface: RS-232, Ethernet TCP / IP, Ethernet / IP, PROFINET I / O

VISÃO GERAL

Fácil conexão com sistemas de controle industrial através Microscan link

Protocolos industriais para ambientes de produção
Totalmente integrado com o processador, autofocusda lente e iluminação
C-montagem da lente e do sensor de cor modelos opcionais disponíveis
Programação simplificada com AutoVISION®
Programação avançada com Visionscape®
